多孔性碳酸鈣的利用簡(jiǎn)介

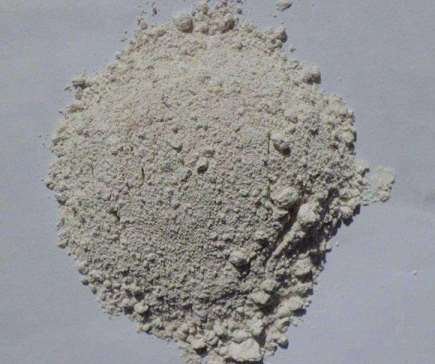

　　輕質(zhì)鈣平均粒徑約3.5μm，密度約為2.4-2.6g/cm3，由于這種輕質(zhì)碳酸鈣的固有性能缺陷，如密度不夠、吸附性差等，影響了碳酸鈣的使用范圍和合成產(chǎn)品的質(zhì)量，市場(chǎng)上急需密度為1.6-1.9g/cm3、粒徑為1-10μm的多孔非晶碳酸鈣晶體，但尚無(wú)文獻(xiàn)報(bào)道，也沒(méi)有此類產(chǎn)品。

　　首先要采用液相沉淀法，通過(guò)添加晶體習(xí)慣改性劑，制備出比表面積大、密度僅為1.6-1.9g/cm3的多孔材料，有效控制晶體的形核過(guò)程和生長(zhǎng)過(guò)程。

　　對(duì)于成型碳酸鈣晶體，其制備方法為：先按化學(xué)反應(yīng)式制備氯化鈣水溶液和碳酸氫銨水溶液，按上述兩種水溶液總質(zhì)量的0.01-0.05%加入結(jié)晶習(xí)性改進(jìn)劑，然后操作在25℃-30℃下，將氯化鈣水溶液與加入結(jié)晶習(xí)性改進(jìn)劑的碳酸氫銨水溶液混合，常壓下充分?jǐn)嚢�，直至反�?yīng)完成。

　　其次，將反應(yīng)物沉淀0.5-1小時(shí)，沉淀后的碳酸鈣和氯化銨溶液分離，然后用水洗滌沉淀碳酸鈣，將洗滌后的碳酸鈣脫水，然后干燥得到多孔碳酸鈣產(chǎn)品。
